LW -12/630-20型戶外SF6一二次融合成套斷路器
產品簡述
LW-12戶外柱上SF6斷路器是我公司響應國網一二次融合成套柱上開關入網新要求而開發的新一代產品,開關配置完全符合國網一二次融合成套要求,便于國網統一采購,批量化生產。開關結構緊湊,布局合理,功能齊全,各項指標均符合國網一二次融合要求;采用統一參數的保護測量一體式CT、零序CT和零序電壓傳感器,具有測量范圍寬,測量精度高,可靠性高的特點,模擬量齊全便于準確判定線路各種故障。

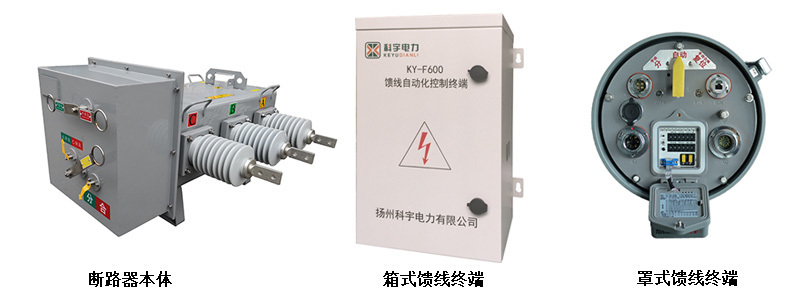

產品組成
◆ LW-12型共箱式SF6柱上斷路器,內置3相電流互感器、零序電流互感器和零序電壓傳感器

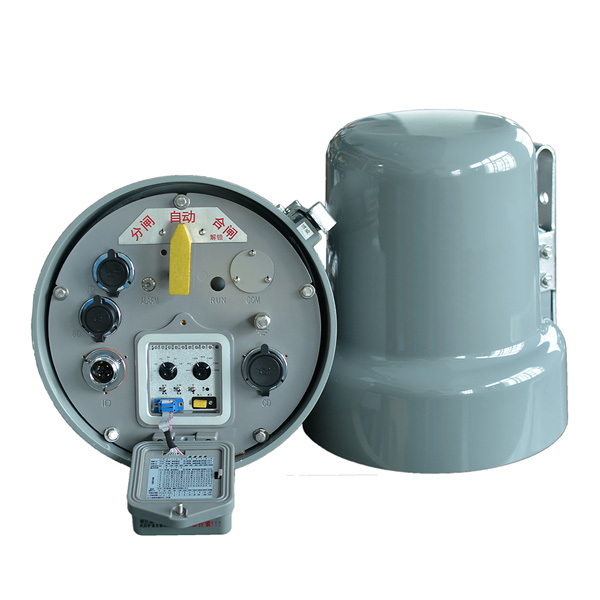

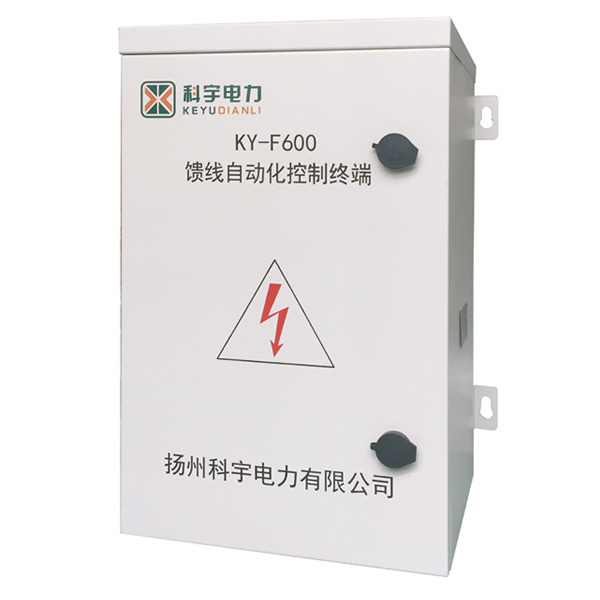

◆ 智能饋線終端(箱式或罩式),內置配套電源(蓄電池或超級電容),內置線損模塊(可選)
◆ 電源電壓互感器(單相1只或2只)
◆ 標準航插及電纜及安裝附件
分別可應用于我國智能配電網中的主線分段線路、支線分界線路和聯絡線路。
主要功能特點
◆ SF6滅弧結構,開斷短路故障可靠
◆ 端口距離大于35mm,無需外置隔離刀閘,隔離端口絕緣可靠,抗雷電沖擊能力強
◆ 采用不銹鋼殼體一次成型設計,避免成品二次焊接帶來的應力變形
◆ 大爬距和250mm大相間距離設計,絕緣能力強,適合于高海拔地區
◆ 快速檢測、判別和切除短路電流故障
◆ 遙控、遙測、遙信、遙調功能
◆ 高精度故障錄波功能
◆ 單相接地故障檢測功能
◆ 線損檢測與精益計算
◆ 集中型和就地型饋線自動化功能
◆ 強大的電磁兼容能力和惡劣環境適應能力
主要技術參數
序號 |
名稱 |
單位 |
參數值 |
|
1 |
SF6斷路器 |
|||
1.1 |
型號 |
|
LW -12 |
|
1.2 |
結構形式 |
|
共箱式 |
|
1.3 |
滅弧方式 |
|
SF6 |
|
1.4 |
絕緣介質 |
|
SF6 |
|
1.5 |
額定電壓 |
kV |
12 |
|
1.6 |
額定電流 |
A |
630 |
|
1.7 |
額定工頻1min耐受電壓 |
相對地/相間 |
kV |
42 |
|
|
斷口間 |
kV |
48 |
1.8 |
額定雷電沖擊耐受電壓(1.2∕50ms)峰值 |
相對地/相間 |
kV |
75 |
|
|
斷口間 |
kV |
85 |
1.9 |
額定短時耐受電流及持續時間 |
kA/s |
20/4 |
|
1.10 |
額定峰值耐受電流 |
kA |
50 |
|
1.11 |
額定短路開斷電流 |
kA |
20 |
|
1.12 |
額定短路關合電流 |
kA |
50 |
|
1.13 |
機械穩定性 |
次 |
≥10000 |
|
1.14 |
SF6氣體年漏氣率 |
% |
≤0.05% |
|
1.15 |
斷口距離 |
mm |
≥35 |
|
1.16 |
分、合閘不同期 |
ms |
≤2 |
|
1.17 |
開關外殼防護等級 |
|
不低于IP67 |
|
1.18 |
開關使用壽命 |
年 |
不小于20年 |
|
2 |
操作機構 |
|||
2.1 |
操動機構型式或型號 |
|
彈簧 |
|
2.2 |
操作方式 |
|
電動,并具備手動操作功能 |
|
2.3 |
電動機電壓 |
V |
DC24 |
|
3 |
電流互感器(內置式) |
|||
3.1 |
額定電流比 |
|
相電流:600A/5A或600A/1A |
|
3.2 |
準確級 |
級 |
相電流:保護5P10級、測量0.5級 |
|
3.3 |
容量 |
VA |
相CT:額定5A時≥10VA,額定1A時≥1VA; |
|
3.4 |
溫度范圍 |
℃ |
-40℃~70℃ |
|
4 |
零序電壓傳感器(內置式) |
|||
4.1 |
變比 |
|
(10kV/√3)/(6.5V/3) |
|
4.2 |
準確級 |
級 |
3P |
|
4.3 |
局放 |
pC |
≤20(1.2Um/√3) |
|
4.4 |
與開關組合后絕緣電阻(開關相對地) |
MΩ |
>1000 |
|
5 |
電源電壓互感器(外置式) |
|||
5.1 |
數量 |
只 |
1或2 |
|
5.2 |
額定電壓比 |
|
線電壓測量:10kV/0.1kV |
|
5.3 |
準確級 |
級 |
相電壓:0.5級;供電電壓:3級 |
|
5.4 |
溫度范圍 |
℃ |
-40℃~70℃ |
|
5.5 |
局放 |
pC |
≤20(1.2Um/√3) |
|
5.6 |
測量繞組輸出容量 |
VA |
≥10VA |
|
5.7 |
供電繞組輸出容量 |
VA |
≥300VA,短時容量≥500VA/1s |
|
6 |
饋線終端(FTU) |
|||
6.1 |
電壓輸入標稱值 |
V |
線電壓:100 |
|
6.2 |
電流輸入標稱值 |
A |
相電流:5A或1A |
|
6.3 |
工作電源 |
V |
AC220V,單路或雙路 |
|
6.4 |
開關測控容量 |
|
|
|
6.5 |
電壓測量精度 |
級 |
相電壓:≤0.5%(0.5級) |
|
6.6 |
電流測量精度 |
級 |
相測量值0.5級(≤1.2In), |
|
6.7 |
有功功率、無功功率精度 |
|
≤1%(1級) |
|
6.8 |
無線通信模塊 |
通信制式 |
|
支持4G/3G/2G五模自適應,包括: |
|
塊 |
通信接口 |
|
至少2路RS232串行接口, 9600bit/s;或1個10/100M全雙工以太網接口。 |
6.9 |
線損模塊(可選) |
標準的參比電壓 |
V |
3×100V |
|
|
標準的參比電流 |
A |
1A、5A |
|
|
有功電能準確度 |
級 |
0.5S |
|
|
無功電能準確度 |
級 |
2 |
6.10 |
后備電源方式 |
|
A:免維護閥控鉛酸蓄電池 |
|
|
|
|
B:超級電容 |
|
6.11 |
結構形式 |
|
箱式或罩式 |
|
6.12 |
防護等級 |
|
不低于IP67 |
|
6.13 |
環境溫度 |
℃ |
-40℃~+70℃ |
|
7 |
一二次融合成套 |
|||
7.1 |
故障跳閘 |
|
實現單相接地、相間短路故障處理,可直接跳閘切除故障。 |
|
7.2 |
故障切除時間 |
|
相間故障整組動作時間不大于100ms |
|
7.3 |
饋線自動化 |
|
支持集中式饋線自動化 |

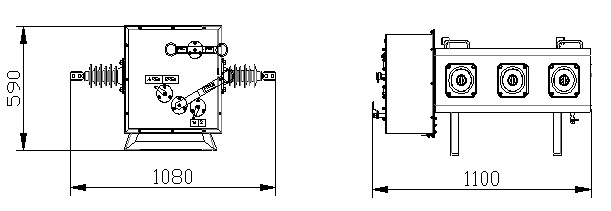

外形尺寸

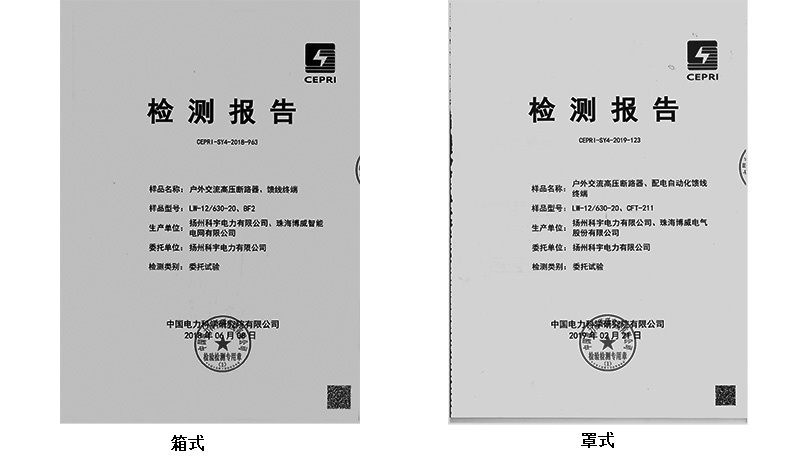

一二次融合成套柱上斷路器專業檢測報告
