KXGN-12充氣型全密封全絕緣開關設備（環網柜、開關柜）

產品概述
　　KXGN型全密封全絕緣環網開關設備（簡稱充氣柜）是本公司結合國內外產品特點自主設計研發的新一代小型化模塊式開關設備。在同一個氣箱內最多可以配置共母線的6個（不分進線和出線）單元，每個單元都具有各自的功能。當系統要求配置數大于6個單元時，可采用擴展母線的形式將兩個（或兩個以上）的氣箱連接起來。每個氣箱都可以在左右側任意擴展，根據不同的設計方案任意排列，實現不同的配置要求。
　　KXGN型充氣柜的氣箱采用不銹鋼鋼板，利用先進的激光切割與全自動機械手焊接技術制造而成。充氣箱體的防護等級達到IP67。箱內充SF6氣體，并經過同步抽真空、氦檢漏，確保氣箱的密封性。負荷開關、接地開關、熔斷器絕緣筒、真空滅弧室均密封在不銹鋼氣箱內。氣箱底部的防爆口上裝有防爆膜片，當開關出現異常而使氣箱內的氣壓超過一定數值時，能從下部防爆口卸壓，有效防止高壓氣體對人、電纜及變電站內其余開關設備的損害。
　　KXGN型充氣柜具有結構緊湊、全封閉、全絕緣、長壽命、免維護、占用空間小、安全可靠、不受工作環境影響等優點，廣泛應用于工業及民用的環網和終端供電。特別適用于小型二次配電站、開閉所、工礦企業、機場、鐵路、商業區、高層建筑、高速公路、地鐵、隧道等領域。

引用標準
GB/T11022
GB3906
GB3804
GB16926
GB1985
GB/T11023
GB/T1984
IEC60265

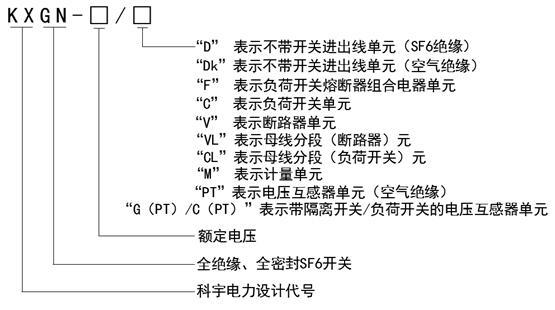

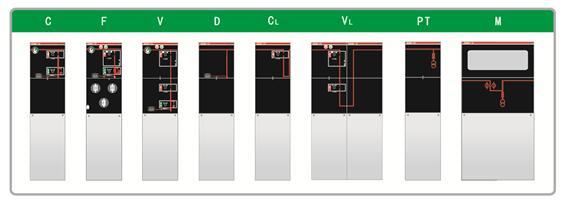

型號說明

技術參數

參數 名稱		單位	C模塊	F模塊	V模塊
			負荷開關	組合電器	斷路器		斷路器
額定電壓		kV	12	12	12		12
額定頻率		Hz	50	50	50		50
額定電流		A	630	125	630		1250
額定電纜充電開斷電流		A	20	20
額定短路關合電流（峰值）		kA	50	取決于熔斷器	50	40	63	50
額定短路開斷電流		kA		取決于熔斷器	20	16
額定短時耐受電流		kA	20		20	16	25	20
額定短時耐受電流持續時間（主網絡）		s	4		4	4	4	4
額定短時耐受電流持續時間（接地回路）		s	2
額定開斷轉移電流		A		1600
額定短時（1min）工頻耐受電壓	相間、相對地	kV	42	42	42		42
	斷	kV	48	48	48		48
額定雷電沖擊耐受電壓	相間、相對地	kV	75	75	75		75
	斷	kV	85	85	85		85
機械壽命		次	5000	5000	5000		10000
接地開關機械壽命		次	≥3000	≥3000	≥3000		≥3000
密封箱內SF6充氣壓力（表壓）		MPa	0.035-0.040	0.035-0.040	0.035-0.040		0.035-0.040
SF6氣體年泄漏率			≤0.02%	≤0.02%	≤0.02%		≤0.02%

使用環境
1.海拔高度 ≤1500米（當設備使用在海拔大于1500米的地方時，訂貨時需特別注明。）
2.適應環境溫度-40℃~+70℃（當設備使用在更低溫度的地方時，訂貨時需特別說明。）
3.地面傾斜度≤5°
4.地震烈度 ≤8°
5.安裝地點無火災、爆炸危險、化學性腐蝕及劇烈振動

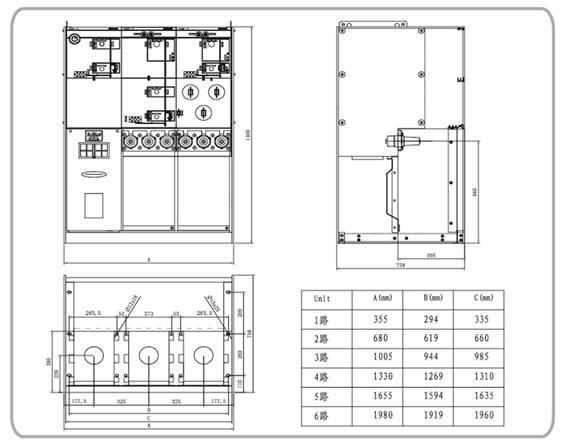

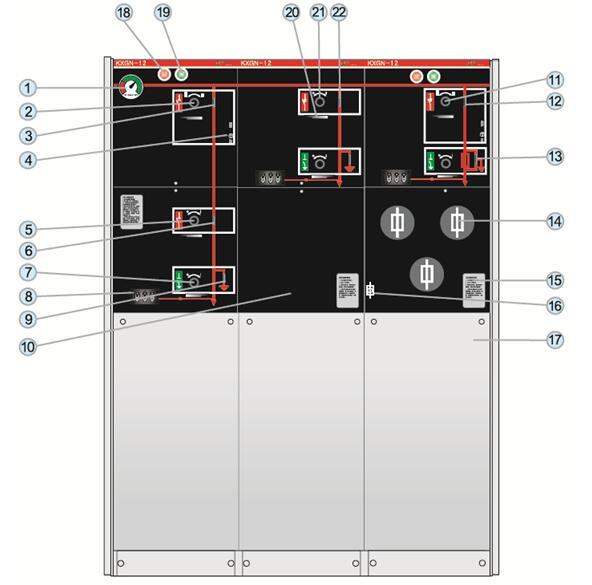

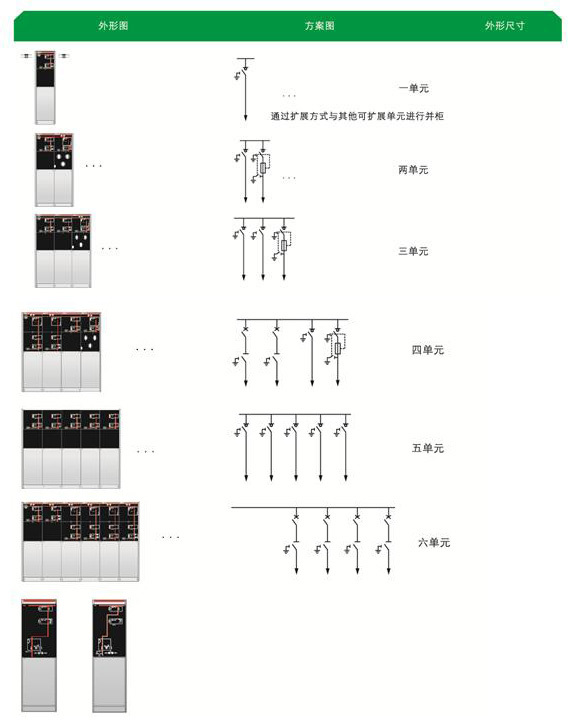

結構圖
